SMB線束自動組裝生產線，是一條集機械、電氣、視覺、軟件控制于一體全自動化生產SMB線束自動組裝生產線。它旨在將SMB連接器的組裝、壓接、線纜的剝線、屏蔽層處理、內芯焊接/壓接以及最終組裝和測試等工序，全部通過自動化設備完成，從而實現極少人工干預的連續、高效生產。

SMB線束自動組裝生產線核心目標是：
1、提升效率：生產節拍以秒計算，遠超人工作業速度。
2、保證質量：機器視覺和精密運動控制確保每次壓接和組裝的一致性，杜絕人為誤差。
3、降低成本：減少對熟練工人的依賴，降低長期人工成本和管理成本。
4、數據可追溯：全過程參數監控和數據記錄，實現產品質量的全程可追溯。
第一部分：SMB連接器的自動化組裝生產

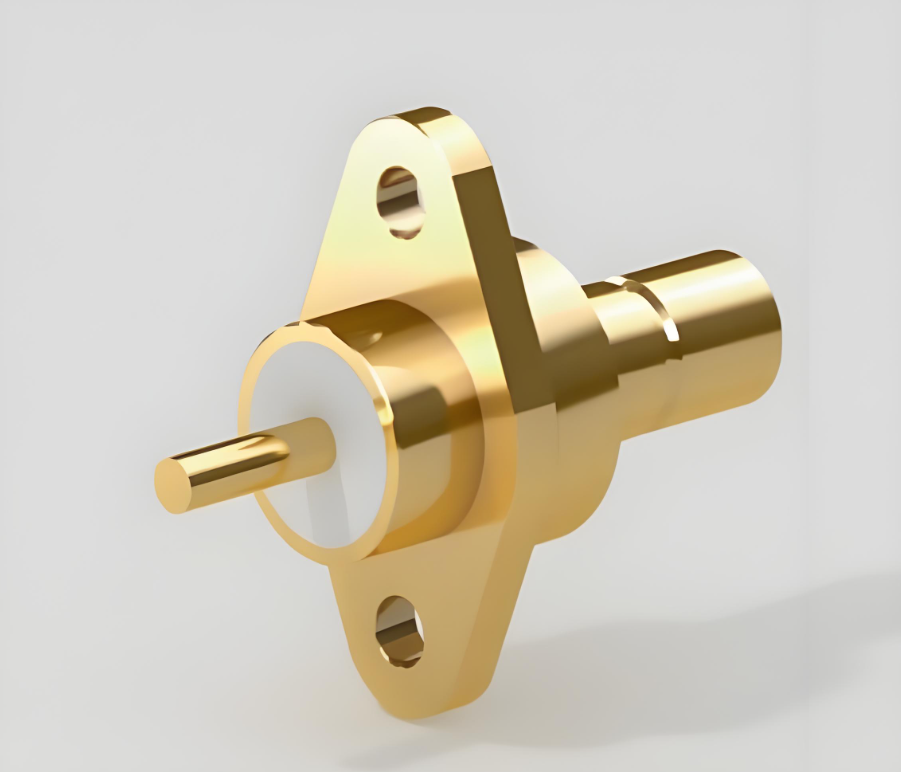

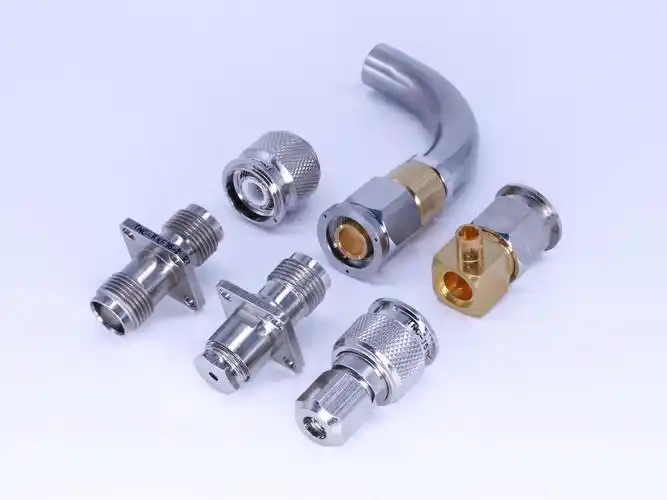

在一條線束被組裝之前，其核心部件——SMB連接器——首先需要被精密地制造出來。SMB連接器通常由中心針(接觸件)、絕緣體、外殼和尾罩等部件組成。其自動化組裝生產線專注于將這些微小部件高精度、高效率地組合在一起。
1、核心組成與功能：
1.1、高精度上料系統：采用多軌振動盤、料帶送料機或矩陣托盤，分別對中心針、絕緣體、金屬外殼等微小零件進行有序定向和輸送。視覺系統通常在此環節進行初步的來料篩選，排除方向錯誤或有缺陷的零件。
1.2、精密裝配單元：
1.2.1、中心針與絕緣體組裝：機械手或精密裝配頭將中心針插入絕緣體的內孔中，通常采用過盈配合或微鉚壓固定。
1.2.2、絕緣體與外殼組裝：將已裝有中心針的絕緣體壓入金屬外殼內，確保卡扣到位，連接牢固。
1.3、自動化檢測系統：
1.3.1、視覺檢測：在多工位設置相機，檢測中心針是否存在、是否歪斜、絕緣體是否安裝到位、外殼表面是否有劃傷等。
1.3.2、電氣測試：通過探針臺自動進行接觸阻抗、絕緣阻抗測試，確保每個連接器的電氣性能初始即合格。
1.4、下料與包裝：合格品被自動分揀至料盤或包裝袋中，并貼上可追溯的標簽;不合格品被吹入廢料收集箱。
2、工藝亮點：
2.1、微米級精度：組裝過程通常由伺服電機和線性模組驅動，定位精度可達微米級，確保微小部件的完美配合。
2.2、高速生產：自動化設備每分鐘可完成數百個連接器的組裝，效率遠超人工。
2.3、全流程數據追溯：每個連接器的生產數據(如壓裝力、測試結果)都被記錄并與序列號綁定，為質量追溯提供依據。

第二部分：SMB線束的自動化生產流程

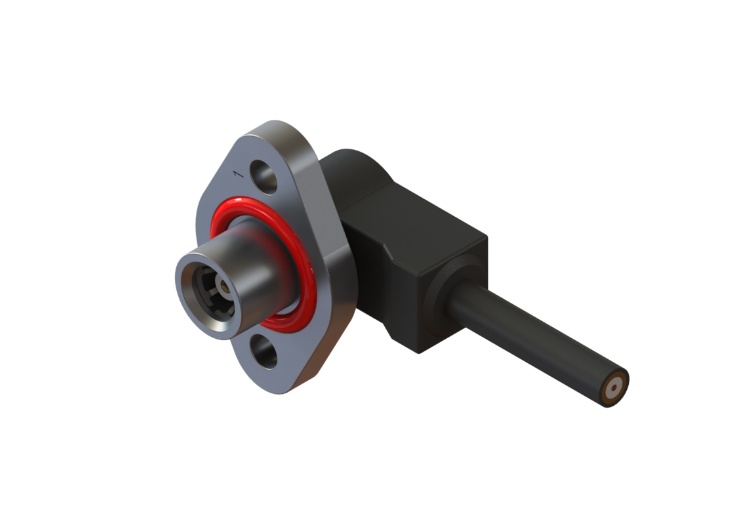

SMB線束生產是將組裝好的SMB連接器與同軸線纜進行壓接和組裝的過程。其自動化生產線實現了從線纜處理到最終測試的全流程覆蓋。
1、核心工位與流程：

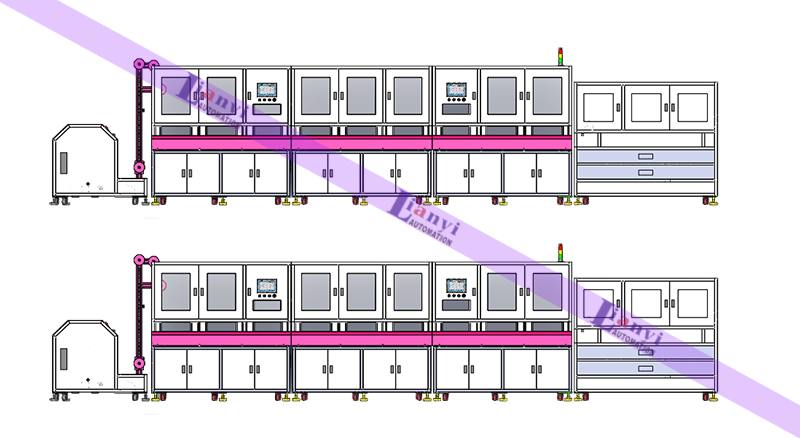

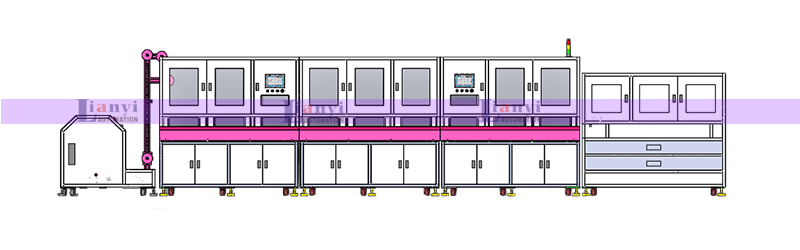

一條標準的全自動SMB線束生產線主要包含以下工位：
工位一：線纜自動上料與裁切
線軸上的同軸線纜經導向輪進入送線機構，由伺服電機精確測量并裁切至設定長度。
工位二：全自動剝線
線纜被固定后，雙頭或三頭剝線機執行精準剝皮：
第一組刀片剝除最外層橡膠外皮，暴露金屬屏蔽網。
第二組刀片將屏蔽網平整地剝除一段，或?yàn)楹罄m(xù)翻套做準備。
第三組刀片剝除內芯的絕緣層，暴露中心導體。所有剝皮長度、深度均由程序精確控制，絕不損傷導體。
工位三：屏蔽層處理
機械裝置將暴露的金屬屏蔽網向后翻折，覆蓋在線纜外皮上，形成一個整齊的“裙邊”，這是確保良好接地和信號屏蔽的關鍵步驟。
工位四：連接器自動上料
通過振動盤或料盤，將前一工序生產的SMB連接器(公頭、母頭)分別輸送至裝配工位的夾具中。
工位五：預裝配與壓接（核心工位）
內導體壓接：機械手將剝好線的線纜末端移至壓接工位，將中心導體插入連接器的中心針尾部(或焊接杯)，然后由精密伺服壓接機進行壓接。壓接的壓力、高度和行程被實時監控并記錄，確保壓接牢固，電阻值穩定。
外殼組裝與壓接：機械手將連接器外殼套在已壓接好中心針的線纜上，并將翻折好的屏蔽層置于外殼的壓接環內。另一個壓接單元向下運動，將壓接環牢牢壓緊在屏蔽層和線纜外皮上，形成360度的完整接地連接。

工位六：在線視覺檢測
高清相機從多個角度拍照，自動檢測：壓接高度是否合格、屏蔽層壓接是否均勻、外殼有無損傷、中心針有無歪斜等。
工位七：最終性能測試
電性能測試：探針自動接觸連接器兩端，進行導通、短路、絕緣耐壓測試。
射頻性能測試（高端配置）：集成矢量網絡分析儀(VNA)，自動測試線束的插入損耗(Insertion Loss)和回波損耗(Return Loss)，確保其高頻性能符合要求。
工位八：激光打標與下料
合格品由激光機打上唯一序列號或二維碼，然后由機械臂分揀至合格品區。不合格品被自動剔除。
2、生產線的“大腦”：控制系統與MES
整個生產線由中央PLC(可編程邏輯控制器)和工業PC控制，協調各工位節拍，保證流暢運行。
制造執行系統(MES)與生產線無縫集成，實時監控設備狀態(OEE)、生產數量、良率，并存儲所有產品的生產參數和測試數據，實現全生命周期質量追溯。

第三部分：自動化生產的核心價值
1、極致的質量與一致性：機器消除了人為因素波動，確保每一根線束都具有完全一致的物理和電氣特性。
2、前所未有的高效率：自動化生產線可7x24小時連續工作，生產節拍以秒計算，大幅提升產能，應對大規模交付需求。
3、顯著的成本效益：雖然初始投資較高，但長期來看，它降低了對熟練工人的依賴、減少了材料浪費、提升了良品率，綜合成本顯著降低。
4、柔性制造能力：通過更換工裝夾具和調用不同程序，生產線可以快速切換生產不同型號、不同長度的SMB線束，適應多品種、小批量的市場趨勢。
5、數字化與智能化基石：為工廠提供了海量、真實、可追溯的生產數據，是實現智能制造、工業4.0的關鍵基礎。
通過將SMB連接器生產與線束組裝流程無縫集成，企業能夠構建起強大的競爭優勢，以高質量、高可靠性的產品，賦能5G、物聯網、自動駕駛等前沿科技的蓬勃發展。
